深度解析丨BIM的20种典型功能应用

1.BIM模型维护

项目建设进度建立和维护BIM模型，实质是使用BIM平台汇总各项目团队所有的建筑工程信息，消除项目中的信息孤岛，并且将得到的信息结合三维模型进行整理和储存，以备项目全过程中项目各相关利益方随时共享。由于BIM的用途决定了BIM模型细节的精度，同时仅靠一个BIM工具并不能完成所有的工作，所以目前业内主要采用“分布式”BIM模型的方法，建立符合工程项目现有条件和使用用途的BIM模型。这些模型根据需要可能包括：设计模型、施工模型、进度模型、成本模型、制造模型、操作模型等。

BIM“分布式”模型还体现在BIM模型往往由相关的设计单位、施工单位或者运营单位根据各自工作范围单独建立，最后通过统一的标准合成。这将增加对BIM建模标准、版本管理、数据安全的管理难度，所以有时候业主也会委托独立的BIM服务商统一规划、维护和管理整个工程项目的BIM应用，以确保BIM模型信息的准确、时效和安全。

2.场地分析

场地分析是研究影响建筑物定位的主要因素，是确定建筑物的空间方位和外观、建立建筑物与周围景观的联系的过程。传统的场地分析存在诸如定量分析不足、主观因素过重、无法处理大量数据信息等弊端，通过BIM结合地理信息系统(Geographi Information System，简称（GIS)，对场地及拟建的建筑物空间数据进行建模，通过BIM及GIS软件的强大功能，迅速得出令人信服的分析结果，帮助项目在规划阶段评估场地的使用条件和特点，从而做出新建项目最理想的场地规划、交通流线组织关系、建筑布局等关键决策。

3.建筑策划

BIM能够帮助项目团队在建筑规划阶段，通过对空间进行分析来理解复杂空间的标准和法规，从而节省时间，提供对团队更多增值活动的可能。特别是在客户讨论需求、选择以及分析最佳方案时，能借助BIM及相关分析数据，做出关键性的决定。

BIM在建筑策划阶段的应用成果还会帮助建筑师在建筑设计阶段随时查看初步设计是否符合业主的要求，是否满足建筑策划阶段得到的设计依据，通过BIM连贯的信息传递或追溯，大大减少以后详图设计阶段发现不合格需要修改设计的巨大浪费。

4.方案论证

在方案论证阶段，项目投资方可以使用BIM来评估设计方案的布局、视野、照明、安全、人体工程学、声学、纹理、色彩及规范的遵守情况。BIM可做到建筑局部的细节推敲，迅速分析设计和施工中可能需要应对的问题。方案论证阶段还可以借助BIM提供方便的、低成本的不同解决方案供项目投资方进行选择，通过数据对比和模拟分析，找出不同解决方案的优缺点，帮助项目投资方迅速评估建筑投资方案的成本和时间。对设计师来说，通过BIM来评估所设计的空间，可以获得较高的互动效应，以便从使用者和业主处获得积极的反馈。设计的实时修改往往基于最终用户的反馈，在BIM平台下，项目各方关注的焦点问题比较容易得到直观的展现并迅速达成共识，相应的需要决策的时间也会比以往减少。

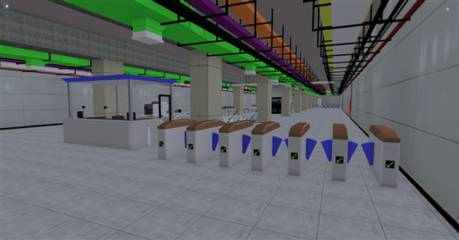

5.可视化设计

3Dmax、Sketchup这些三维可视化设计软件的出现有力地弥补了业主及最终用户因缺乏对传统建筑图纸的理解能力而造成的和设计师之间的交流鸿沟，但由于这些软件设计理念和功能上的局限，使得这样的三维可视化展现不论用于前期方案推敲还是用于阶段性的效果图展现，与真正的设计方案之间都存在相当大的差距。

BIM的出现使得设计师不仅拥有了三维可视化的设计工具，所见即所得，更重要的是通过工具的提升，使设计师能使用三维的思考方式来完成建筑设计，同时也使业主及最终用户真正摆脱了技术壁垒的限制，随时知道自己的投资能获得什么。

6.协同设计

协同设计是一种新兴的建筑设计方式，它可以使分布在不同地理位置的不同专业的设计人员通过网络的协同展开设计工作。

BIM的出现使协同已经不再是简单的文件参照，BIM技术为协同设计提供底层支撑，大幅提升协同设计的技术含量。借助BIM的技术优势，协同的范畴也从单纯的设计阶段扩展到建筑全生命周期，需要规划、设计、施工、运营等各方的集体参与，因此具备了更广泛的意义，从而带来综合效益的大幅提升。

7.性能化分析

利用BIM技术，建筑师在设计过程中创建的虚拟建筑模型已经包含了大量的设计信息，只要将模型导入相关的性能化分析软件，就可以得到相应的分析结果，原本需要专业人士花费大量时间输入大量专业数据的过程，如今可以自动完成，这大大降低了性能化分析的周期，提高了设计质量，同时也使设计公司能够为业主提供更专业的技能和服务。

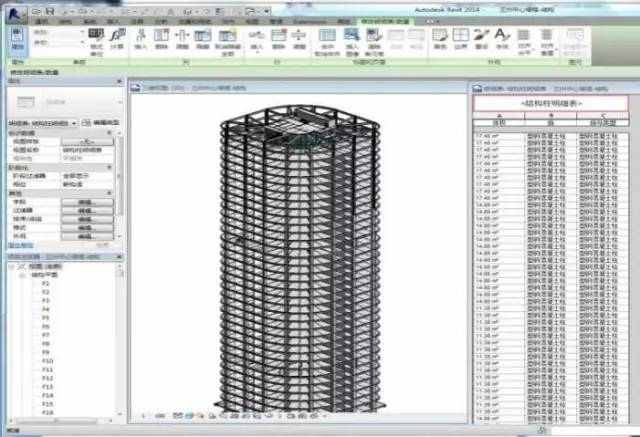

8.工程量统计

在CAD时代，由于CAD无法存储可以让计算机自动计算工程项目构件的必要信息，所以需要依靠人工根据图纸或者CAD文件进行测量和统计，不仅需要消耗大量的人工，而且比较容易出现手工计算带来的差错。即便使用专门的造价计算软件根据图纸或者CAD文件重新进行建模后由计算机自动进行统计，同样需要不断地根据调整后的设计方案及时更新模型，如果滞后，得到的工程量统计数据也往往失效了。

BIM是一个富含工程信息的数据库，可以真实地提供造价管理需要的工程量信息，借助这些信息，计算机可以快速对各种构件进行统计分析，大大减少了繁琐的人工操作和潜在错误，非常容易实现工程量信息与设计方案的完全一致。通过BIM获得的准确的工程量统计可以用于前期设计过程中的成本估算、在业主预算范围内不同设计方案的探索或者不同设计方案建造成本的比较，以及施工开始前的工程量预算和施工完成后的工程量决算。

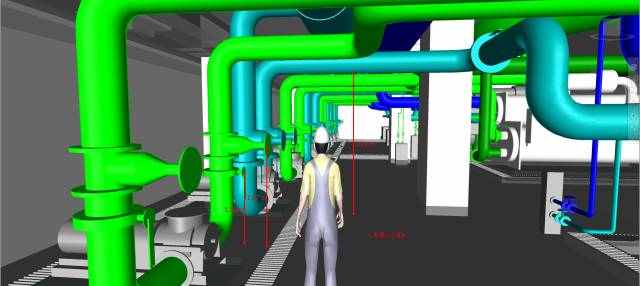

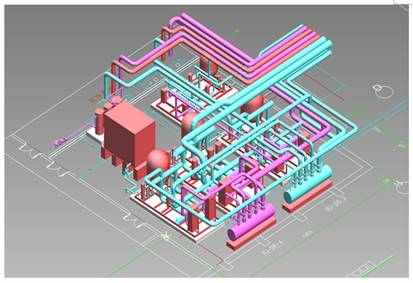

9.管线综合

CAD时代，设计企业主要由建筑或者机电专业牵头，将所有图纸打印成硫酸图，然后各专业：降图纸叠在一起进行管线综合，由于二维图纸的信息缺失以及缺失直观的交流平台，导致管线综合成为建筑施工前让业主最不放心的技术环节。

利用BIM技术，通过搭建各专业的BIM模型，设计师能够在虚拟的三维环境下方便地发现设计中的碰撞冲突，从而大大提高了管线综合的设计能力和工作效率。这不仅能及时排除项目施工环节中可以遇到的碰撞；中突，显著减少由此产生的变更申请单，更大大提高了施工现场的生产效率，降低了由于施工协调造成的成本增长和工期延误。

10.施工进度模拟

建筑施工是一个高度动态的过程，随着建筑工程规模不断扩大，复杂程度不断提高，使得施工项目管理变得极为复杂。当前建筑工程项目管理中经常用于表示进度计划的甘特图，由于专业性强，可视化程度低，无法清晰描述施工进度以及各种复杂关系，难以准确表达工程施工的动态变化过程。通过将BIM与施工进度计划相链接，将空间信息与时间信息整合在一个可视的模型中，可以直观、精确地反映整个建筑的施工过程。

施工模拟技术可以在项目建造过程中合理制定施工计划、4D精确掌握施工进度，优化使用施工资源以及科学地进行场地布置，对整个工程的施工进度、资源和质量进行统一管理和控制，以缩短工期、降低成本、提高质量。此外借助4D模型，施工企业在工程项目投标中将获得竞标优势，BIM可以协助评标专家从4D模型中很快了解投标单位对投标项目主要施工的控制方法、施工安排是否均衡、总体计划是否基本合理等，从而对投标单位的施工经验和实力作出有效评估。

11.施工组织模拟

施工组织是对施工活动实行科学管理的重要手段，它决定了各阶段的施工准备工作内容，协调了施工过程中各施工单位、各施工工种、各项资源之间的相互关系。

BIM对施工组织的模拟，项目管理方能够非常直观地了解整个施工安装环节的时间节点和安装工序，并清晰把握在安装过程中的难点和要点，施工方也可以进一步对原有安装方案进行优化和改善，以提高施工效率和施工方案的安全性。

12.数字化建造

制造行业目前的生产效率极高，其中部分原因是利用数字化数据模型实现了制造方法的自动化。同样，BIM结合数字化制造也能够提高建筑行业的生产效率。

BIM模型与数字化建造系统的结合，建筑行业也可以采用类似的方法来实现建筑施工流程的自动化。建筑中的许多构件可以异地加工，然后运到建筑施工现场，装配到建筑中(例 如门窗、预制混凝土结构和钢结构等构件)。

13.物料跟踪

在BIM出现以前，建筑行业往往借助较为成熟的物流行业的管理经验及技术方案。实现对这些物体的跟踪管理，但无法进一步获取物体更详细的信息，而BIM模型恰好详细记录了建筑物及构件和设备的所有信息。

14.施工现场配合

BIM不仅集成了建筑物的完整信息，同时还提供了一个三维的交流环境。与传统模式下项目各方人员在现场从图纸堆中找到有效信息后再进行交流相比，效率大大提高。BIM逐渐成为一个便于施工现场各方交流的沟通平台，可以让项目各方人员方便地协调项目方案，论证项目的可造性，及时排除风险隐患，减少由此产生的变更，从而缩短施工时间，降低由于设计协调造成的成本增加，提高施工现场生产效率。

15.竣工模型交付

BIM能将建筑物空间信息和设备参数信息有机地整合起来，从而为业主获取完整的建筑物全局信息提供途径。通过BIM与施工过程记录信息的关联，甚至能够实现包括隐蔽工程资料在内的竣工信息集成，不仅为后续的物业管理带来便利，并且可以在未来进行的翻新、改造、扩建过程中为业主及项目团队提供有效的历史信息。

16.维护计划

在建筑物使用寿命期间，建筑物结构设施和设备设施都需要不断得到维护。一个成功的维护方案将提高建筑物性能，降低能耗和修理费用，进而降低总体维护成本。

BIM模型结合运营维护管理系统可以充分发挥空间定位和数据记录的优势，合理制定维护计划，分配专人专项维护工作，以降低建筑物在使用过程中出现突发状况的概率。对一些重要设备还可以跟踪维护工作的历史记录，以便对设备的适用状态提前作出判断。

17.资产管理

BIM中包含的大量建筑信息能够顺利导入资产管理系统，大大减少了系统初始化在数据准备方面的时间及人力投入。此外由于传统的资产管理系统本身无法准确定位资产位置，通过BIM结合RFID的资产标签芯片还可以使资产在建筑物中的定位及相关参数信息一目了然，快速查询。

18.空间管理

空间管理是业主为节省空间成本、有效利用空间、为最终用户提供良好工作生活环境而对建筑空间所做的管理。BIM不仅可以用于有效管理建筑设施及资产等资源，也可以帮助管理团队记录空间的使用情况，处理最终用户要求空间变更的请求，分析现有空间的使用情况，合理分配建筑物空间，确保空间资源的最大利用率。

19.建筑系统分析

BIM结合专业的建筑物系统分析软件避免了重复建立模型和采集系统参数。通过BIM可以验证建筑物是否按照特定的设计规定和可持续标准建造，通过这些分析模拟，最终确定、修改系统参数甚至系统改造计划，以提高整个建筑的性能。

20.灾害应急模拟

利用BIM及相应灾害分析模拟软件，可以在灾害发生前，模拟灾害发生的过程，分析灾害发生的原因，制定避免灾害发生的措施，以及发生灾害后人员疏散、救援支持的应急预案。当灾害发生后，BIM模型可以提供救援人员紧急状况点的完整信息，这将有效提高突发状况应对措施。
